Įsitraukimo etapas
Vadovaujantis klausimas. Ar galime išgauti elektrą iš saulės šviesos be judančių dalių?
Pamoka pradedama trumpu demonstravimu: mažas saulės baterijos elementas prijungtas prie LED lemputės arba skaičiuotuvo. Kai prietaisas apšviečiamas, jis veikia; kai uždengiamas – nustoja veikti. Tikslas nėra tiesiog parodyti, kad „saulės baterijos veikia“, bet supažindinti su idėja, kad šviesos energija gali būti tiesiogiai paverčiama į elektros energiją naudojant kietojo kūno fiziką – be turbinų, be degimo, be mechaninio judesio.
Pradiniai stimulai (vaizdo įrašai ir trumpi šaltiniai)
Kaip veikia saulės baterijos? TED-Ed: aiški animuota fotovoltinių elementų, P-N sandūros ir elektronų srauto apžvalga.
Saulės energijos pagrindai – JAV Energetikos departamentas: lengvai suprantamas įvadas į fotovoltinę technologiją ir atsinaujinančios energijos sistemas.
https://www.energy.gov/eere/solar/solar-photovoltaic-technology-basics
Fotoelektrinis efektas: interaktyvus tyrimas, kaip fotonai sąveikauja su metaliniais paviršiais ir išmuša elektronus, demonstruojant kvantines šviesos savybes.
https://phet.colorado.edu/en/simulations/photoelectric
Trumpa demonstracija arba vaizdo įrašas, kuriame saulės elementas maitina mažą variklį arba įkrauna bateriją, kviečia mokinius klausti: „Kaip šviesa tampa elektra be judančių laidų ar cheminių reakcijų?“
Tikslas – pabrėžti, kad energijos pavertimas yra kvantinis procesas, vykstantis atominiame puslaidininkių medžiagų lygmenyje, o ne makroskopinis mechaninis ar terminis virsmas.
Siūlomas vaizdo įrašas: Kaip veikia saulės baterijos (SciShow)
Minčių lietaus veiklos klasėje
Pagrindinis klausimas. Be šviesos nėra fotovoltinės srovės: kas nutinka fotonams, kai jie patenka į saulės elementą, ir kaip jie sukuria elektros signalą, galintį maitinti prietaisus?
Paskatinamieji klausimai
Fotonų energija turi viršyti puslaidininkio draudžiamąją juostą; silicio draudžiamoji juosta (~1,1 eV) reiškia, kad tik fotonai, kurių bangos ilgis trumpesnis nei ~1100 nm (matoma ir artimoji infraraudonoji šviesa), gali išlaisvinti elektronus ir sukurti srovę.
Nes fotonai, kurių energija mažesnė už draudžiamąją juostą, praeina nesukurdami krūvininkų, o fotonai su daug didesne energija perteklinę energiją išsklaido kaip šilumą. Dėl to vienos sandūros silicio elementų teorinis didžiausias naudingumo koeficientas yra ~33 % (Shockley-Queisser riba).
Ar saulės elementas „kaupia“ elektrą kaip baterija?
Ne; saulės elementas generuoja srovę tik apšviestas. Fotovoltinis efektas realiu laiku sukuria krūvininkų atskyrimą ir srautą; norint kaupti energiją, reikia išorinės baterijos arba kondensatoriaus.
Nes šviesos intensyvumas (fotonų srautas) tiesiogiai lemia sukuriamų elektronų ir skylių porų kiekį. Mažesnis intensyvumas reiškia mažiau fotonų, mažiau krūvininkų ir mažesnę srovės išeigą. Įtampa išlieka gana stabili, bet srovė smarkiai sumažėja.
Pažymėkite saulės elemento sluoksnius (antirefleksinė danga, N tipo silicis, P-N sandūra, P tipo silicis, galinis kontaktas) naudodami užduočių lapą arba interaktyvią schemą.
Siūlomas šaltinis: Saulės elemento struktūros schema – Encyclopædia Britannica
https://www.britannica.com/technology/solar-cell
Saulės energijos konversijos fizika
Šviesa, absorbcija ir fotono energija
Saulės energijos konvertavimas prasideda tada, kai saulės šviesos fotonai pasiekia fotovoltinio elemento paviršių. Saulės šviesa – tai elektromagnetinių bangų mišinys, apimantis ultravioletinius, matomus ir infraraudonuosius bangos ilgius. Kiekvienas fotonas neša atskirą energijos paketą, kuris priklauso nuo jo bangos ilgio: trumpesni bangos ilgiai (mėlyna šviesa) turi daugiau energijos nei ilgesni bangos ilgiai (raudona šviesa).
2 pav.. Saulės spektrinis švitinimas (ASTM G173-03 etaloninis spektras), rodantis fotonų energijos pasiskirstymą pagal bangos ilgius. Silicio saulės elementai, kurių draudžiamoji juosta yra ~1,1 eV (atitinka ~1100 nm bangos ilgį), gali konvertuoti tik matomos ir artimos infraraudonosios srities fotonus. (Šaltinis: NREL)
Kai fotonas patenka į puslaidininkinę medžiagą, tokią kaip silicis, jis gali būti absorbuojamas, atspindimas arba perduodamas toliau.
Absorbcija yra esminė: jei fotono energija yra lygi arba didesnė už medžiagos draudžiamosios juostos energiją (minimali energija, reikalinga laisvam elektronui išlaisvinti iš atominio ryšio), elektronas yra perkeliamas iš valentinės juostos į laidumo juostą.
3 pav.. Energijos juostų struktūrų palyginimas metaluose, puslaidininkiuose ir izoliatoriuose. Puslaidininkiuose, tokiuose kaip silicis, draudžiamoji juosta (Eg ≈ 1,1 eV) yra pakankamai maža, kad fotonai galėtų sužadinti elektronus iš valentinės juostos (raudona) į laidumo juostą (mėlyna), leidžiant fotovoltinę energijos konversiją. (Šaltinis: Wikimedia Commons, viešasis domenas)
Taip susidaro elektrono-skylių pora – judrus neigiamas krūvis (elektronas) ir atitinkama teigiama tuštuma (skylė).
Kas lemia, ar fotonas bus absorbuotas, ar praeis kiaurai?
Nuo fotonų iki elektronų: P-N sandūra
Sugertas fotonas sukuria elektronų ir skylių porą, tačiau be vidinio elektrinio lauko šie krūviai greitai rekombinuotų, išskirdami energiją kaip šilumą, o ne elektrą. Čia esminę reikšmę įgauna P-N sandūra.
Silikonas yra „legiruojamas“ priemaišomis, kad būtų sukurtos dvi atskiros sritys:
- N tipo silicis: legiruotas fosforu (papildomi elektronai → neigiami krūvio nešėjai)
- P tipo silicis: legiruotas boru (elektronų trūkumas → teigiamos „skylės“)
Riboje tarp N tipo ir P tipo sričių natūraliai susiformuoja išeikvojimo zona. Elektronai iš N pusės difuzuoja užpildyti skylių P pusėje, palikdami teigiamai įkrautus atomus N pusėje ir neigiamai įkrautus atomus P pusėje. Šis krūvių atskyrimas sukuria vidinį elektrinį lauką, nukreiptą iš N į P.

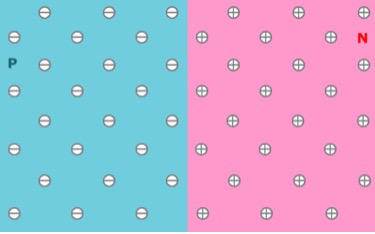

4 pav. P-N sandūros scheminis vaizdas prieš pusiausvyrą. P tipo sritis (kairėje, žydra) turi perteklinių skylių (teigiami krūvio nešėjai), o N tipo sritis (dešinėje, rožinė) turi perteklinių elektronų (neigiami krūvio nešėjai). Kai abi sritys sujungiamos, krūvio nešėjai difuzuoja per sandūrą. (Šaltinis: PVEducation.org, edukacinis naudojimas)
Kai fotonas sukuria elektronų ir skylių porą šalia sandūros, elektrinis laukas nuneša elektroną N pusėn, o skylę – P pusėn. Šis atskyrimas neleidžia rekombinuoti ir nukreipia krūvio nešėjus priešingomis kryptimis, sukuriant įtampos skirtumą tarp abiejų elemento pusių.
Nes elektrinis laukas P-N sandūroje suteikia judėjimo jėgą, kuri yra stipresnė už atsitiktinius šiluminius judesius, todėl elektronai ir skylės nukreipiami vienas nuo kito dar prieš jiems spėjant rekombinuoti.
Sluoksniuota struktūra ir krūvio surinkimas
Tipinė silicio saulės elementas turi kelis sluoksnius, optimizuotus šviesos sugėrimui ir krūvio surinkimui:
- Antirefleksinė danga (viršuje): sumažina atspindį, maksimaliai padidina fotonų patekimą
- N tipo silicis (plonas sluoksnis): elektronų turtinga sritis, kur surenkami elektronai
- P-N sandūra (sąsaja): čia elektrinis laukas atskiria krūvio nešiklius
- P tipo silicis (storesnė bazė): čia surenkamos skylės
- Metaliniai kontaktai (viršuje ir apačioje): išveda elektronus į išorinę grandinę
Priekinis kontaktas suprojektuotas kaip tinklelio raštas, kad sumažintų šešėliavimą ir surinktų srovę. Galinis kontaktas dengia visą galinį paviršių, užtikrinant maksimalų laidumą.
Kodėl N sluoksnis yra plonesnis nei P sluoksnis?
Kadangi dauguma fotonų yra sugeriami arti paviršiaus; plonas N sluoksnis užtikrina, kad fotogeneruoti nešikliai būtų arti sandūros elektrinio lauko efektyviam atskyrimui, o storesnis P sluoksnis sugeria ilgesnio bangos ilgio fotonus giliau medžiagoje.
Nuo jungties iki grandinės: srovė ir įtampa
Kai saulės šviesa apšviečia elementą, nuolatinis fotonų sugėrimas generuoja pastovų elektronų–skylučių porų tiekimą. Sandūros elektrinis laukas nuolat atskiria šiuos krūvius, stumdamas elektronus N pusės link, o skyles – P pusės link.
Kai pritvirtinami metaliniai kontaktai ir jie sujungiami per išorinę grandinę, elektronai teka iš N pusės per grandinę (maitindami apkrovą) ir grįžta į P pusę, kad rekombinuotų su skylėmis. Ši tėkmė sudaro fotovoltinę srovę.
Vieno silicio elemento generuojama įtampa yra maždaug 0,5–0,6 volto, kurią lemia draustinio energija ir sandūros savybės. Srovė priklauso nuo šviesos intensyvumo ir elemento ploto: daugiau fotonų → daugiau elektronų–skylučių porų → didesnė srovė.
Keli elementai sujungiami nuosekliai (vieno teigiamas gnybtas sujungiamas su kito neigiamu), kad įtampos susidėtų. Tipiniame modulyje yra 60–72 nuosekliai sujungti elementai, kurie standartinėmis sąlygomis generuoja 30–40 voltų.
Nuo teorijos iki kasdienių daiktų
Tie patys principai, kurie veikia saulės elementuose, randami:
- Saulės skaičiuotuvai: mažos elementų plokštelės, tiekiančios miliavatus energijos mažai energijos reikalaujantiems prietaisams
- Saulės kolektoriai ant stogų: nuosekliai sujungtų elementų masyvai, generuojantys kilovatus namams
- Saulės elektrinės: didelio masto įrenginiai, gaminantys megavatus elektros tinklui
- Kosminiai palydovai: didelio efektyvumo daugiasluoksniai elementai, aprūpinantys energija kosminius aparatus, kur patikimumas yra itin svarbus
Ištraukdami kvantinę fiziką iš abstrakcijos, padedame mokiniams suprasti ne tik kaip veikia fotovoltiniai elementai, bet ir kodėl dizaino sprendimai (juostos tarpo parinkimas, antirefleksinės dangos, elemento storis) tiesiogiai lemia realų energijos panaudojimo efektyvumą.
Aptarkime kartu.
Saulės šviesos pavertimas elektra reikalauja itin tikslaus valdymo atominiame lygmenyje. Jei P-N sandūra yra būtina krūvio atskyrimui, kodėl negalime naudoti bet kurio puslaidininkio? Kokį vaidmenį atlieka legiravimas kuriant vidinį elektrinį lauką? Kaip temperatūra, šešėliavimas ir medžiagos kokybė veikia energijos konversijos efektyvumą?
Interneto pagrindu veikiantys ištekliai
Kaip veikia saulės baterijos? – TED-Ed
https://www.youtube.com/watch?v=xKxrkht7CpY
Animuotas fotovoltinių elementų ir elektronų srauto paaiškinimas.
Saulės fotovoltinės technologijos pagrindai – JAV Energetikos departamentas
https://www.energy.gov/eere/solar/solar-photovoltaic-technology-basics
PV technologijos ir saulės energijos konvertavimo apžvalga.
PhET – Fotoelektrinis efektas
https://phet.colorado.edu/en/simulations/photoelectric
Interaktyvus fotonų energijos ir elektronų išmušimo tyrinėjimas.
Pažengęs lygis
Fotovoltinės konversijos kvantinė mechanika
Fotovoltinis efektas iš esmės yra kvantinis reiškinys. Kai fotonas yra absorbuojamas silicio atomo, jo energija turi viršyti draustinės juostos energiją (Eg ≈ 1,1 eV kristaliniam siliciui), kad elektronas būtų perkeliamas iš valentinės juostos į laidumo juostą. Šis procesas sukuria elektrono–skylės porą, kurios tikimybę lemia medžiagos sugerties koeficientas ir fotono energija.
Energijos nuostoliai vyksta keliais etapais:
- Fotonai, kurių E < Eg, praeina nesukurdami krūvininkų (perdavimo nuostoliai)
- Fotonai, kurių E >> Eg, sukuria „karštuosius“ krūvininkus, kurie greitai praranda perteklinę energiją kaip šilumą per termalizaciją
- Paviršiaus atspindys (be antirefleksinio sluoksnio prarandama apie 30 % įkrentančios šviesos)
- Rekombinacija (elektrono–skylės poros rekombinuoja prieš pasiekdamos kontaktus, išskirdamos energiją kaip šilumą arba šviesą)
Shockley-Queisser riba nustato teorinį vienos sandūros saulės elemento maksimalų naudingumo koeficientą – apie 33 % esant standartiniam saulės spektrui (AM1.5G). Realūs silicio elementai pasiekia 15–22 % dėl papildomų nuostolių, atsirandančių dėl varžos, netobulų medžiagų ir neidealių sandūrų savybių.
Naudingumo koeficientas, spektrinis atsakas ir medžiagų optimizavimas
Saulės elemento naudingumo koeficientas labai priklauso nuo to, kaip gerai puslaidininkio draustinės juostos plotis atitinka saulės spektrą. Silicio 1,1 eV draustinė juosta yra kompromisas: ji efektyviai sugeria matomą ir artimą infraraudonąją šviesą, bet negali panaudoti žemos energijos infraraudonųjų fotonų ar visiškai išnaudoti aukštos energijos ultravioletinių fotonų.
Pažangios strategijos, kaip viršyti Shockley-Queisser ribą:
- Daugiasluoksniai (tandeminiai) elementai: sudedami puslaidininkiai su skirtingomis draustinėmis juostomis (pvz., GaInP/GaAs/Ge), kad kiekvienas sluoksnis sugertų tam tikrą spektro dalį. Laboratoriniai naudingumo koeficientai viršija 47 % esant koncentruotai saulės šviesai.
- Perovskitiniai elementai: hibridinės organinės–neorganinės medžiagos su reguliuojamu draustinės juostos pločiu, greitu krūvininkų pernašumu ir tirpaliniu gamybos būdu. Dabartinis naudingumo koeficientas siekia 26 %, tačiau išlieka stabilumo ir mastelio problemos.
- Karštųjų krūvininkų elementai
Apverstas mokymasis
Tikslas. Pasiruošti diskusijai klasėje suprantant seką fotonas → sugertis → krūvio atskyrimas → srovės tekėjimas ir fizikos/inžinerijos sąsajas fotovoltinėse sistemose.
Užduotys (pateikti kaip 1–2 puslapių ataskaitą arba 6–8 skaidres):
1. Trumpas skaitymas apie silicio saulės elemento sandarą ir fotonų kelią. Akcentuoti: antirefleksinė danga, N tipo sluoksnis, P-N sandūra, P tipo sluoksnis, metaliniai kontaktai.
- Užduočių lapas „N tipo ir P tipo silicis“: užpildyti lentelę su:
- Priemaišų elementas (fosforas / boras)
- Daugumos krūvio nešiklis (elektronai / skylės)
- Vaidmuo krūvio atskyrime
- Padėtis elemento sandaroje (viršus / apačia)
- PhET puslaidininkių simuliacija: sukurti du ekrano vaizdus -
a. Grynas (nepriemašinis) silicis: stebėti energijos juostas ir laisvų nešiklių nebuvimą
b. Priemaišinis silicis (N+P sandūra): stebėti juostų išlinkimą, vidinį elektrinį lauką ir krūvio atskyrimą apšvietus - Trumpa sintezė (daugiausia 120 žodžių): paaiškinkite savo žodžiais, kaip saulės elementas „nesurenka“ saulės šviesos kaip šiluminis kolektorius, bet paverčia fotono energiją atskirtais elektros krūviais per kvantinę sugertį ir sandūros fiziką.
- Trys refleksijos klausimai:
- Vienas apie kvantinę fiziką: Kodėl fotono energija turi viršyti draustinio plotį?
- Vienas apie medžiagų mokslą: Kaip priemaišos sukuria elektrinį lauką?
- Vienas apie sistemų inžineriją: Kodėl saulės moduliai gamina nuolatinę srovę, o namuose naudojama kintamoji srovė?
Pateikimas. Įkelkite PDF arba skaidres į klasės kanalą prieš
