Fase di coinvolgimento
Domanda guida. Possiamo estrarre elettricità dalla luce solare senza parti in movimento?
La lezione si apre con una breve dimostrazione: un piccolo pannello solare collegato a un LED o a una calcolatrice. Quando viene esposto alla luce, il dispositivo funziona; quando viene coperto, si ferma. Lo scopo non è semplicemente mostrare che "i pannelli solari funzionano", ma introdurre l’idea che l’energia luminosa può essere convertita direttamente in energia elettrica attraverso la fisica dello stato solido: nessuna turbina, nessuna combustione, nessun movimento meccanico richiesto.
Stimoli iniziali (video e risorse brevi)
Come funzionano i pannelli solari? TED-Ed: una panoramica animata chiara sulle celle fotovoltaiche, la giunzione P-N e il flusso degli elettroni.
Nozioni di base sull’energia solare – Dipartimento dell’Energia degli Stati Uniti: un’introduzione accessibile alla tecnologia fotovoltaica e ai sistemi di energia rinnovabile.
https://www.energy.gov/eere/solar/solar-photovoltaic-technology-basics
Effetto fotoelettrico: esplorazione interattiva di come i fotoni interagiscono con le superfici metalliche per espellere elettroni, dimostrando le proprietà quantistiche della luce.
https://phet.colorado.edu/en/simulations/photoelectric
Una dimostrazione rapida o un breve video che mostra una cella solare che alimenta un piccolo motore o carica una batteria invita gli studenti a chiedersi: "Come fa la luce a diventare elettricità senza fili che si muovono o reazioni chimiche?"
L’obiettivo è sottolineare che la conversione dell’energia è un processo quantistico che avviene a livello atomico all’interno dei materiali semiconduttori, non una trasformazione meccanica o termica macroscopica.
Video suggerito: Come funzionano i pannelli solari (SciShow)
Attività di brainstorming in classe
Domanda guida. Senza luce, non c’è corrente fotovoltaica: cosa succede ai fotoni quando entrano nella cella solare e come generano un segnale elettrico in percentage di alimentare i dispositivi?
Domande di stimolo
L’energia del fotone deve superare il gap energetico del semiconduttore; il gap del silicio (~1,1 eV) significa che solo i fotoni con lunghezza d’onda inferiore a ~1100 nm (luce visibile e vicino infrarosso) possono liberare elettroni e generare corrente.
Perché i fotoni con energia inferiore al gap attraversano la cella senza generare portatori di carica, mentre i fotoni con energia molto superiore disperdono l’energia in eccesso come calore. Per questo motivo le celle al silicio a giunzione singola hanno un’efficienza massima teorica di ~33% (limite di Shockley-Queisser).
La cella solare “immagazzina” elettricità come una batteria?
No; la cella solare genera corrente solo quando è illuminata. L’effetto fotovoltaico produce separazione e flusso di carica in tempo reale; per immagazzinare energia serve una batteria o un condensatore esterno.
Perché l’intensità luminosa (flusso di fotoni) influisce direttamente sul numero di coppie elettrone-lacuna generate. Minore intensità significa meno fotoni, meno portatori di carica e minore corrente in uscita. La tensione rimane relativamente stabile, ma la corrente diminuisce sensibilmente.
Etichetta gli strati di una cella solare (rivestimento antiriflesso, silicio di tipo N, giunzione P-N, silicio di tipo P, contatto posteriore) utilizzando una scheda o un diagramma interattivo.
Risorsa suggerita: Diagramma della struttura di una cella solare - Encyclopædia Britannica
https://www.britannica.com/technology/solar-cell
Fisica della Conversione dell’Energia Solare
Luce, assorbimento ed energia dei fotoni
La conversione dell’energia solare inizia quando i fotoni della luce solare colpiscono la superficie di una cella fotovoltaica. La luce solare è una miscela di onde elettromagnetiche che coprono lunghezze d’onda ultraviolette, visibili e infrarosse. Ogni fotone trasporta un pacchetto discreto di energia determinato dalla sua lunghezza d’onda: le lunghezze d’onda più corte (luce blu) trasportano più energia rispetto a quelle più lunghe (luce rossa).

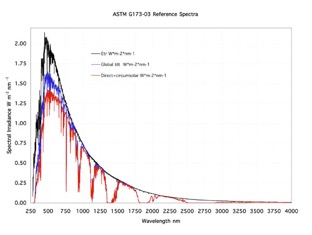

Figura 2. Irradianza spettrale solare (spettri di riferimento ASTM G173-03) che mostra la distribuzione dell’energia dei fotoni sulle diverse lunghezze d’onda. Le celle solari in silicio con un bandgap di ~1,1 eV (corrispondente a una lunghezza d’onda di ~1100 nm) possono convertire solo i fotoni visibili e del vicino infrarosso. (Fonte: NREL)
Quando un fotone entra in un materiale semiconduttore come il silicio, può essere assorbito, riflesso o trasmesso.
L’assorbimento è fondamentale: se l’energia del fotone è uguale o superiore all’energia del bandgap del materiale (l’energia minima richiesta per liberare un elettrone dal suo legame atomico), l’elettrone viene promosso dalla banda di valenza alla banda di conduzione.

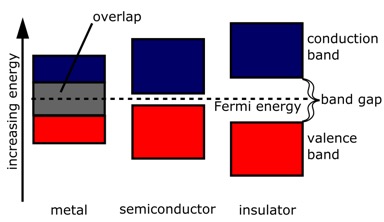

Figura 3. Confronto delle strutture a bande di energia in metalli, semiconduttori e isolanti. Nei semiconduttori come il silicio, il band gap (Eg ≈ 1,1 eV) è abbastanza piccolo da permettere ai fotoni di eccitare gli elettroni dalla banda di valenza (rossa) alla banda di conduzione (blu), consentendo la conversione fotovoltaica dell’energia. (Fonte: Wikimedia Commons, Pubblico Dominio)
Questo crea una coppia elettrone-lacuna: una carica negativa mobile (elettrone) e una corrispondente vacanza positiva (lacuna).
Cosa determina se un fotone viene assorbito o passa attraverso?
La relazione tra l’energia del fotone e il bandgap del semiconduttore. Il bandgap del silicio è di circa 1,1 eV, corrispondente alla
Dai fotoni agli elettroni: la giunzione P-N
Il fotone assorbito crea una coppia elettrone-lacuna, ma senza un campo elettrico interno queste cariche si ricombinerebbero rapidamente, rilasciando energia sotto forma di calore invece che di elettricità. È qui che la giunzione P-N diventa essenziale.
Il silicio viene "drogato" con impurità per creare due regioni distinte:
- Silicio di tipo N: drogato con fosforo (elettroni in eccesso → portatori di carica negativi)
- Silicio di tipo P: drogato con boro (deficit di elettroni → "lacune" positive)
Al confine tra le regioni di tipo N e di tipo P, si forma naturalmente una zona di svuotamento. Gli elettroni dal lato N diffondono verso il lato P per riempire le lacune, lasciando atomi caricati positivamente sul lato N e atomi caricati negativamente sul lato P. Questa separazione di carica crea un campo elettrico interno orientato da N verso P.
Figura 4. Rappresentazione schematica di una giunzione P-N prima dell’equilibrio. La regione di tipo P (a sinistra, ciano) contiene lacune in eccesso (portatori di carica positivi), mentre la regione di tipo N (a destra, rosa) contiene elettroni in eccesso (portatori di carica negativi). Quando le due regioni vengono messe a contatto, i portatori di carica diffondono attraverso la giunzione. (Fonte: PVEducation.org, uso educativo)
Quando un fotone genera una coppia elettrone-lacuna vicino alla giunzione, il campo elettrico spinge l’elettrone verso il lato N e la lacuna verso il lato P. Questa separazione impedisce la ricombinazione e spinge i portatori di carica in direzioni opposte, creando una differenza di potenziale tra i due lati della cella.
Perché il campo elettrico alla giunzione P-N fornisce una forza trainante più forte del moto termico casuale, dirigendo elettroni e lacune lontano l’uno dall’altra prima che possano ricombinarsi.
Struttura a strati e raccolta di carica
Una tipica cella solare al silicio è composta da più strati ottimizzati per l’assorbimento della luce e la raccolta delle cariche:
- Rivestimento antiriflesso (superiore): riduce la riflessione, massimizzando l’ingresso dei fotoni
- Silicio di tipo N (strato sottile): regione ricca di elettroni dove vengono raccolti gli elettroni
- Giunzione P-N (interfaccia): dove il campo elettrico separa i portatori di carica
- Silicio di tipo P (base più spessa): dove vengono raccolte le lacune
- Contatti metallici (superiore e inferiore): conducono gli elettroni verso un circuito esterno
Il contatto frontale è progettato a griglia per minimizzare l’ombreggiamento pur raccogliendo la corrente. Il contatto posteriore copre l’intera superficie posteriore per massimizzare la conduttività.
Perché lo strato N è più sottile dello strato P?
Perché la maggior parte dei fotoni viene assorbita vicino alla superficie; uno strato N sottile garantisce che i portatori generati dalla luce siano vicini al campo elettrico della giunzione per una separazione efficiente, mentre lo strato P più spesso assorbe i fotoni a lunghezza d’onda maggiore più in profondità nel materiale.
Dalla giunzione al circuito: corrente e tensione
Quando la luce solare illumina la cella, l’assorbimento continuo dei fotoni genera un flusso costante di coppie elettrone-lacuna. Il campo elettrico della giunzione separa continuamente queste cariche, spingendo gli elettroni verso il lato N e le lacune verso il lato P.
Quando i contatti metallici sono collegati e connessi tramite un circuito esterno, gli elettroni fluiscono dal lato N, attraverso il circuito (alimentando un carico), e ritornano al lato P per ricombinarsi con le lacune. Questo flusso costituisce la corrente fotovoltaica.
La tensione prodotta da una singola cella di silicio è di circa 0,5–0,6 volt, determinata dall’energia della banda proibita e dalle caratteristiche della giunzione. La corrente dipende dall’intensità della luce e dall’area della cella: più fotoni → più coppie elettrone-lacuna → corrente più elevata.
Più celle vengono collegate in serie (il terminale positivo di una con il terminale negativo della successiva) per sommare le tensioni. Un pannello tipico contiene 60–72 celle in serie, producendo 30–40 volt in condizioni standard.
Dalla teoria agli oggetti di uso quotidiano
Gli stessi principi che operano nelle celle solari si trovano in:
- Calcolatrici solari: piccole celle che forniscono milliwatt di potenza per dispositivi a basso consumo energetico
- Pannelli solari da tetto: array di celle collegate in serie che generano kilowatt per le abitazioni
- Centrali solari: impianti su larga scala che producono megawatt per la rete elettrica
- Satelliti spaziali: celle multi-giunzione ad alta efficienza che alimentano veicoli spaziali dove l’affidabilità è fondamentale
Portare la fisica quantistica fuori dall’astratto aiuta gli studenti a comprendere non solo come funzionano i dispositivi fotovoltaici, ma anche perché le scelte progettuali (selezione del bandgap, rivestimenti antiriflesso, spessore della cella) influenzano direttamente le prestazioni energetiche nel mondo reale.
Riflettiamo insieme.
Convertire la luce solare in elettricità richiede un controllo preciso a livello atomico. Se la giunzione P-N è essenziale per la separazione delle cariche, perché non possiamo usare qualsiasi semiconduttore? Quale ruolo svolge il drogaggio nella creazione del campo elettrico interno? Come influenzano temperatura, ombreggiamento e qualità dei materiali l’efficienza della conversione energetica?
Risorse basate sul web
Come funzionano i pannelli solari? – TED-Ed
https://www.youtube.com/watch?v=xKxrkht7CpY
Spiegazione animata delle celle fotovoltaiche e del flusso degli elettroni.
Nozioni di base sulla tecnologia fotovoltaica solare – Dipartimento dell’Energia degli Stati Uniti
https://www.energy.gov/eere/solar/solar-photovoltaic-technology-basics
Panoramica sulla tecnologia fotovoltaica e sulla conversione dell’energia solare.
PhET – Effetto Fotoelettrico
https://phet.colorado.edu/en/simulations/photoelectric
Esplorazione interattiva dell’energia dei fotoni e dell’espulsione degli elettroni.
Livello Avanzato
Meccanica quantistica della conversione fotovoltaica
L’effetto fotovoltaico è fondamentalmente un fenomeno quantistico. Quando un fotone viene assorbito da un atomo di silicio, la sua energia deve superare la energia di gap di banda (Eg ≈ 1,1 eV per il silicio cristallino) per promuovere un elettrone dalla banda di valenza alla banda di conduzione. Questo processo crea una coppia elettrone-lacuna con una probabilità determinata dal coefficiente di assorbimento del materiale e dall’energia del fotone.
Le perdite di energia si verificano in molteplici fasi:
- Fotoni con E < Eg attraversano il materiale senza generare portatori di carica (perdite per trasmissione)
- Fotoni con E >> Eg generano portatori “caldi” che perdono rapidamente l’energia in eccesso come calore tramite termalizzazione
- Riflessione superficiale (senza rivestimento antiriflesso, circa il 30% della luce incidente viene perso)
- Ricombinazione (le coppie elettrone-lacuna si ricombinano prima di raggiungere i contatti, rilasciando energia sotto forma di calore o luce)
Il limite di Shockley-Queisser stabilisce l’efficienza massima teorica per una cella solare a singola giunzione a circa il 33% sotto spettro solare standard (AM1.5G). Le celle reali in silicio raggiungono il 15–22% a causa di ulteriori perdite dovute a resistenza, materiali imperfetti e proprietà di giunzione non ideali.
Efficienza, risposta spettrale e ottimizzazione dei materiali
L’efficienza di una cella solare dipende in modo critico da quanto bene il gap di banda del semiconduttore si adatti allo spettro solare. Il gap di banda di 1,1 eV del silicio è un compromesso: cattura efficacemente la luce visibile e il vicino infrarosso, ma non può sfruttare i fotoni infrarossi a bassa energia né sfruttare appieno i fotoni ultravioletti ad alta energia.
Strategie avanzate per superare il limite di Shockley-Queisser:
- Celle multigiunzione (tandem): Sovrappongono semiconduttori con diversi gap di banda (es. GaInP/GaAs/Ge) così che ogni strato assorba una specifica porzione dello spettro. Le efficienze in laboratorio superano il 47% sotto luce solare concentrata.
- Celle a perovskite: Materiali ibridi organico-inorganici con gap di banda modulabile, trasporto di carica rapido e fabbricazione processabile in soluzione. Le efficienze attuali si avvicinano al 26%, ma stabilità e scalabilità restano sfide aperte.
- Celle a portatori caldi (sperimentali): Recuperano energia dai portatori caldi prima della termalizzazione, potenzialmente superando il 66% di efficienza. Richiedono meccanismi di estrazione di carica ultraveloci non ancora
Apprendimento Capovolto
Obiettivo. Prepararsi alla discussione in classe comprendendo la sequenza fotone → assorbimento → separazione di carica → flusso di corrente e le connessioni fisiche/ingegneristiche nei sistemi fotovoltaici.
Compiti (da consegnare come relazione di 1–2 pagine o 6–8 slide):
1. Breve lettura sulla struttura di the cella solare al silicio e il percorso dei fotoni. Evidenziare: rivestimento antiriflesso, strato di tipo N, giunzione P-N, strato di tipo P, contatti metallici.
- Scheda di lavoro "Silicio di tipo N vs. tipo P": completare una tabella con:
- Elemento drogante (fosforo/boro)
- Portatore di carica maggioritario (elettroni/lacune)
- Ruolo nella separazione di carica
- Posizione nella struttura della cella (superiore/inferiore)
- Simulazione PhET Semiconduttori: crea due screenshot -
a. Silicio intrinseco (non drogato): osserva i livelli energetici e l’assenza di portatori liberi
b. Silicio drogato (giunzione N+P): osserva la curvatura delle bande, il campo elettrico interno e la separazione di carica sotto illuminazione - Breve sintesi (max 120 parole): spiega con parole tue come la cella solare non “raccoglie” la luce solare come un pannello termico, ma converte l’energia dei fotoni in cariche elettriche separate tramite assorbimento quantistico e fisica della giunzione.
- Tre domande di debriefing:
- Una su fisica quantistica: Perché l’energia del fotone deve superare il gap energetico?
- Una su scienza dei materiali: Come la drogaggio crea un campo elettrico?
- Una su ingegneria dei sistemi: Perché i pannelli solari producono corrente continua (DC) ma le abitazioni usano corrente alternata (AC)?
Consegna. Carica il PDF o le slide sul canale della classe prima della lezione.
