3. Εργασία «Μοντελοποίηση Κοίλου Κυλίνδρου»

Παράδειγμα QR για Κοίλο Κύλινδρο στο Cospaces (https://edu.cospaces.io/WJF-DHM)

1.1. Στόχος: Δημιουργήστε ένα κοίλο εξάρτημα όπου:

• Οι διαστάσεις του εξωτερικού δακτυλίου είναι 100x100 mm
• Οι διαστάσεις του εσωτερικού δακτυλίου είναι 90x90 mm
• Το ύψος του εξαρτήματος είναι 60 mm

^{Εικόνα 9. Μοντελοποίηση Κοίλου Κυλίνδρου}

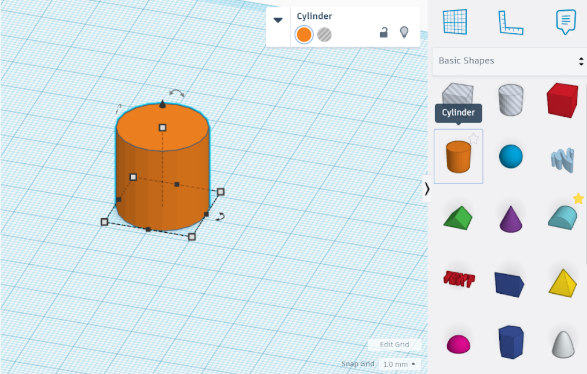

1.2. Εισαγωγή Κυλίνδρου:

• Ανοίξτε τη Βιβλιοθήκη Βασικών Σχημάτων και επιλέξτε έναν συμπαγή κύλινδρο.
• Κάντε κλικ και σύρετε τον κύλινδρο στο επίπεδο εργασίας.

^{Εικόνα 10. Εισαγωγή Τυπικού Συμπαγούς Κυλίνδρου}

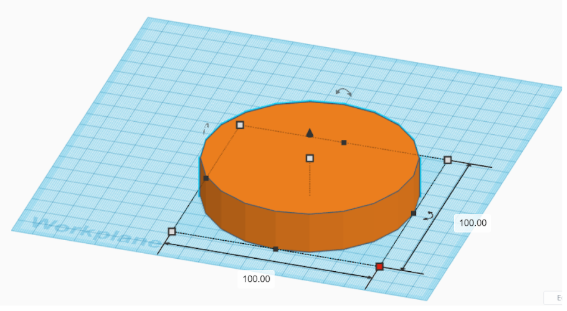

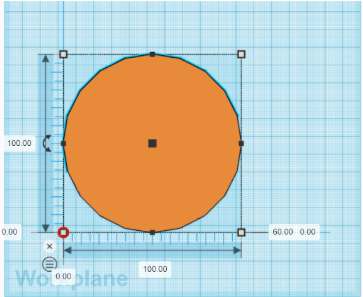

 1.3. Ρύθμιση Διαστάσεων Κυλίνδρου:

• Επιλέξτε τη βάση του κυλίνδρου.
• Κάντε κλικ στα τετράγωνα σημεία που ορίζουν τις διαστάσεις του.
• Αλλάξτε τις τιμές σε 100x100 mm.

^{Εικόνα 11. Ρύθμιση Διαστάσεων Κυλίνδρου}

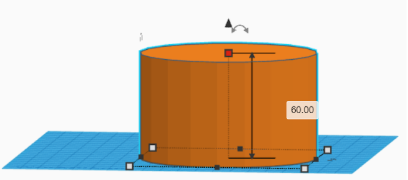

• Για να ρυθμίσετε το ύψος, περιστρέψτε την προβολή στο πλάι.
• Κάντε κλικ στο επάνω τετράγωνο σημείο και ορίστε το ύψος στα 60 mm

^{Εικόνα 12. Ρύθμιση Ύψους Κυλίνδρου}

1.4. Δημιουργία Κοίλης Περιοχής. Ένα άνοιγμα μπορεί να μοντελοποιηθεί χρησιμοποιώντας τον ίδιο κύλινδρο αλλάζοντας το στυλ του εξαρτήματος από συμπαγές σε κενό χώρο.

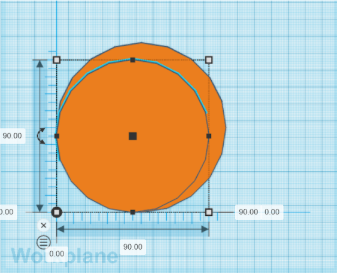

• Εισάγετε έναν ακόμη κύλινδρο από τη Βιβλιοθήκη Βασικών Σχημάτων.
• Ορίστε τις διαστάσεις της βάσης του σε 90x90 mm.
• Ορίστε το ύψος του στα 90 mm (μεγαλύτερο από τον εξωτερικό κύλινδρο για καθαρή κοπή).
• Εισάγετε έναν χάρακα για να βοηθήσει στην ακριβή ευθυγράμμιση και ας τον ταυτοποιήσουμε με το τετράγωνο του κυλίνδρου (όταν το βλέπουμε από πάνω):

^{Εικόνα 13. Εισαγωγή Χάρακα}

• Μετακινήστε τον μικρότερο κύλινδρο και ευθυγραμμίστε τον με τη γωνία του χάρακα.

^{Εικόνα 14. Ευθυγράμμι}
